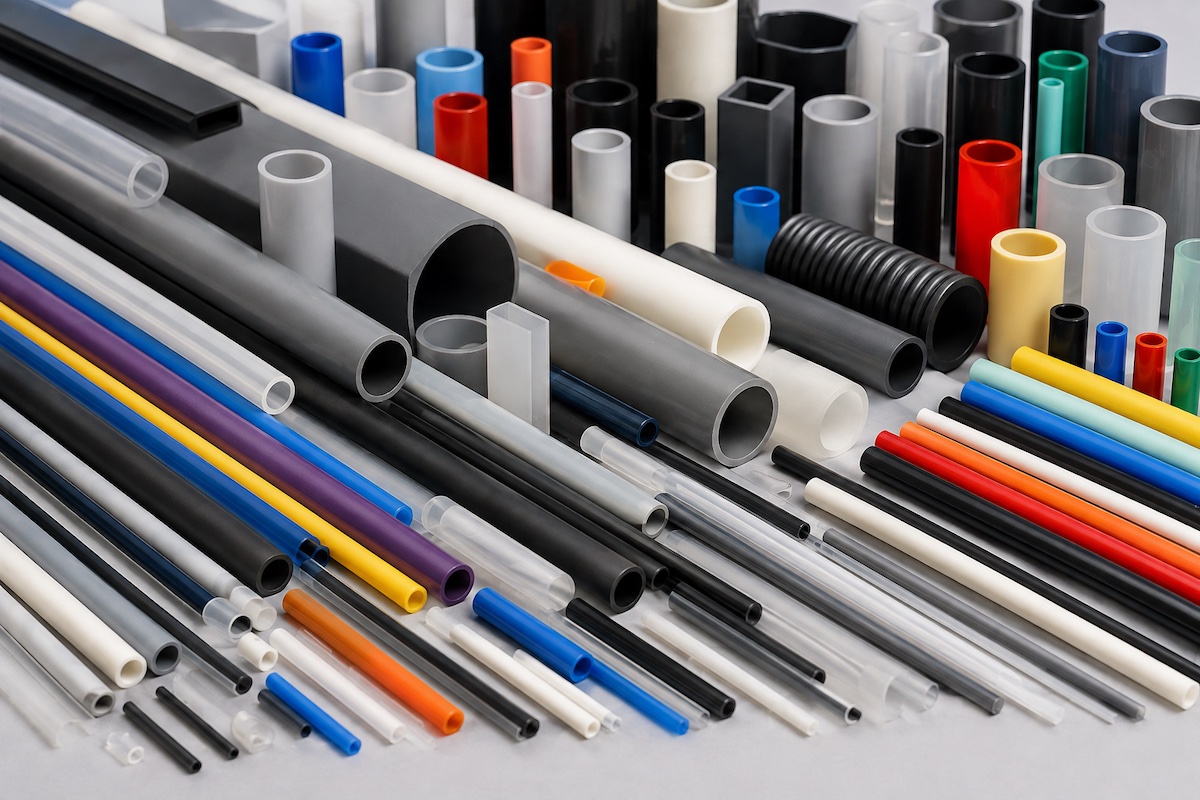

Az extrudált PVC csövek számos iparágban megtalálhatók: az elektronikától és gépgyártástól kezdve az autóiparon és mezőgazdaságon át egészen a különböző ipari alkalmazásokig. Bár egy kész PVC cső egyszerű terméknek tűnhet, a megfelelő méretpontosság, falvastagság, rugalmasság és anyagtulajdonság eléréséhez pontosan szabályozott gyártási folyamatra van szükség.
De hogyan készül valójában egy extrudált műanyag cső?
Mi az a műanyag extrudálás?
Az extrudálás egy folyamatos műanyag-feldolgozási technológia. A folyamat során a műanyag alapanyagot felmelegítik, majd egy speciálisan kialakított szerszámon keresztül folyamatosan átpréselik. A szerszám határozza meg a kész termék keresztmetszeti alakját.
PVC csövek esetében a megfelelően előkészített PVC-alapanyag az extruderbe kerül, ahol szabályozott hőmérsékleten megolvad és homogén anyagárammá alakul. Ezt követően a csőszerszám formázza a kívánt geometriai alakot.
Az ST Plastics egyedi műanyag csöveket és profilokat gyárt többek között PVC, PE, PP, ABS, ASA, TPU, TPE és TPV alapanyagokból. A vállalatnál a csőátmérők 0,4 és 80 mm között is elérhetők.
- Az alapanyag kiválasztása
Minden műanyag cső gyártása az alkalmazásnak megfelelő alapanyag kiválasztásával kezdődik. PVC esetében különböző tulajdonságú kemény vagy lágy PVC-keverékek használhatók.
A választást több tényező befolyásolja, például:
- szükséges rugalmasság,
- hőmérsékleti tartomány,
- vegyszerállóság,
- mechanikai terhelés,
- elektromos szigetelési követelmények,
- UV- és környezeti hatások,
- valamint az adott alkalmazásra vonatkozó előírások.
Az ST Plastics egyedi összetételű műanyagkeverékek feldolgozását is kínál, illetve színillesztésre is lehetőség van.
- Az extrudálási folyamat
Az előkészített PVC-alapanyag az extruderbe kerül. A gépben egy forgó csiga továbbítja az anyagot, miközben az ellenőrzött hő hatására a PVC feldolgozható állapotba kerül.
A homogén anyagot ezután a megfelelő extrúziós szerszámon keresztül vezetik át. A szerszám kialakítása határozza meg a cső külső és belső méretét, falvastagságát, illetve keresztmetszetét.
Ez az egyik legfontosabb pont az egyedi PVC cső gyártásában. Egy megfelelően megtervezett szerszám biztosítja, hogy a gyártás során a termék méretei stabilan tarthatók legyenek.
- Kalibrálás és hűtés
A szerszámból kilépő műanyag még magas hőmérsékletű és alakítható. Ezért következik a kalibrálás és hűtés, amely meghatározza a végleges méreteket és a termék geometriáját.
A korszerű extrudálási rendszerek vákuumos kalibrálást és központi hűtőrendszert is alkalmazhatnak. Ezek segítségével stabilabb gyártási körülmények és pontosabb méretek érhetők el. Az ST Plastics gyártási technológiájában például lézeres méretellenőrzés és folyamatos soron belüli minőségellenőrzés is szerepel.
- Méretre vágás és utómunka
A folyamatosan gyártott PVC cső a kívánt hosszúság szerint darabolható. Az egyedi igényektől függően azonban további műveletekre is szükség lehet.
Ilyen lehet például:
- vágás,
- lyukasztás,
- stancolás,
- fúrás,
- megmunkálás,
- nyomtatás,
- ragasztószalag vagy hot-melt ragasztó felhelyezése,
- illetve különböző alkatrészek összeszerelése.
Így az extrudált PVC cső nem feltétlenül egyszerű, méretre vágott termékként kerül a megrendelőhöz, hanem akár készre munkált komponensként is.
- Minőségellenőrzés
Az ipari felhasználásra készülő PVC csövek gyártásánál a méretpontosság különösen fontos. A falvastagság, a külső és belső átmérő, valamint a cső egyenessége mind befolyásolhatja a végtermék működését.
Az ST Plastics akár ±0,02 mm-es tűrések elérését is megadja bizonyos extrudált termékeknél, miközben a gyártás során folyamatos in-line minőségellenőrzést alkalmaz.
Egyedi PVC cső gyártása műszaki rajz alapján
A modern műanyag extrudálás egyik legnagyobb előnye, hogy nem kizárólag szabványos csövek gyártására alkalmas. Egyedi PVC cső is készíthető műszaki rajz, CAD-modell, STEP-fájl, minta vagy akár egy egyszerű vázlat alapján.
A megfelelő gyártási folyamat kialakítása már a tervezési szakaszban elkezdődik. A profil geometriájának optimalizálása, az alapanyag kiválasztása és az extrúziós szerszám megtervezése mind hozzájárul ahhoz, hogy a végtermék megfelelően gyártható és gazdaságosan előállítható legyen.
Miért fontos a megfelelő extrudálási technológia?
Egy jó minőségű PVC cső előállítása nem csupán a műanyag megolvasztásából és formázásából áll. A megfelelő alapanyag, szerszám, hőmérséklet, kalibrálás, hűtés és minőségellenőrzés együtt határozza meg a késztermék tulajdonságait.
Ezért ipari alkalmazásnál érdemes olyan gyártóval együtt dolgozni, amely már a tervezési fázistól kezdve támogatást tud biztosítani. Az ST Plastics a prototípus-fejlesztéstől az egyedi szerszámozáson át a nagy volumenű OEM sorozatgyártásig kínál extrudálási megoldásokat.
Összegzés
Az extrudált PVC cső gyártása egy pontosan szabályozott, több lépésből álló folyamat. Az alapanyag kiválasztásától az extrudáláson és kalibráláson át a hűtésig, méretre vágásig és minőségellenőrzésig minden fázis hatással van a végtermék minőségére.
A korszerű műanyag extrudálási technológia ugyanakkor lehetővé teszi, hogy a gyártás ne csak szabványos, hanem egyedi méretű és kialakítású PVC csövekre és műanyag profilokra is optimalizálható legyen.
